 | En la arquitectura comercial son muy bien vistos los planos equipados con imágenes reales, ya que son mas entendibles por los potenciales compradores. Estos planos se pueden crear fácilmente en AutoCAD. Duración del video 18:04 min. |
martes, 26 de febrero de 2013
Equipar planos con imágenes
lunes, 25 de febrero de 2013
Herramientas para acotar
El siguiente video muestra cómo usar las diferentes herramientas que nos permiten acotar planos.
Duración del video 10:16 minutos.
Modelado, materiales, iluminación y render en AutoCAD 2013
Duración del video: 15:08 minutos.
Mediciones y presupuestos (I)
En esta serie de video cursos expondré un conjunto de herramientas de AutoCAD, muy útiles para realizar mediciones y presupuestos.
Conocer los costos del equipamiento de un proyecto.

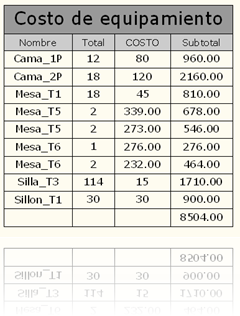

En el primer vídeo crearemos una tabla que nos permitirá conocer, deforma automática y en tiempo real, la cantidad de muebles usados para equipar la planta de un hotel, como así también su costo.
La forma de obtener estos datos será incorporando atributos a los bloques del equipamiento y realizando una Extracción automática de datos.
Video 1: Duración 15´31”
En el segundo vídeo creamos un bloque dinámico para suelos, que siempre mostrará su área y el tipo de pavimento usado; después obtendremos una tabla con el total de áreas y costo de estos suelos.
(Duración 18´17”)
Mediciones y presupuestos (II)
Cálculo de áreas y costo del revestimiento del suelo
En el segundo vídeo creamos un bloque dinámico para suelos, que siempre mostrará su área y el tipo de pavimento usado; después obtendremos una tabla con el total de áreas y costo de estos suelos.
Video 2, duración 18´17”
domingo, 24 de febrero de 2013
Estilo de Cotas
 | Los siguientes 3 vídeos muestran todos los ajustes que se pueden realizar a un estilo de cotas. La gran cantidad de variables que incluyen los acotados en AutoCAD, hacen que sea uno de los temas más aburridos de explicar en una clase presencial; quizás esta sea la razón por la que se ven tantos planos mal acotados. Buscando contribuir en algo a mejorar los acotados, es que les dejo los siguientes videos: |
Video 1 Video 2 Video 3
Espaciado entre líneas de cota
El siguiente video muestra cómo ordenar las líneas de cotas, para que la distancias entre ellas sean iguales, sin importar la escala de la presentación.
Duración del video 2:38 minutos.
sábado, 23 de febrero de 2013
Objetos anotativos
 | AutoCAD 2008 trajo como novedad la aparición de los objetos anotativos, un cambio revolucionario que marcó un antes y un después en la metodología de trabajo en AutoCAD; sobre todo en arquitectura. ¿Por qué en arquitectura? (Contenido 5 videos) |
AutoCAD 2008 trajo como novedad la aparición de los objetos anotativos, un cambio revolucionario que marcó un antes y un después en la metodología de trabajo en AutoCAD; sobre todo en arquitectura.
¿Por qué en arquitectura? Porque en arquitectura los planos de un proyecto se deben presentar en múltiples escalas. Antes, cada planta debía ser un dibujo diferente; debíamos tener un dibujo para la planta de ubicación, otro para la planta general y otro para una planta de detalles. Además de multiplicar el esfuerzo en el dibujo de cada planta, estaban las complicaciones que generaban los cambios posteriores en el proyecto, ya que los mismos había que realizarlos en cada una de las plantas del proyecto.
viernes, 22 de febrero de 2013
Crear una presentación, escalas anotativas e imprimir
Hacer un dibujo en AutoCAD suele ser fácil, o relativamente fácil, pero al momento de crear una presentación y mostrar los componentes del dibujo a diferentes escalas, comienzan los problemas.
Existen varios criterios acerca de cómo crear una presentación y todos son válidos; en el presente video-curso expondré el que, a mi entender, es el más correcto y sencillo de llevar a la práctica.
Añadir rótulo a una presentación
 | Este vídeo complementa la entrega acerca de “Crear una presentación”, esta vez les muestro cómo crear un bloque que incluya los bordes de la hoja y el cajetín (o rótulo), y algunos trucos para que sea posible usarlo en cualquier lámina, sin importar su tamaño. Los temas expuestos en el video son: crear e insertar bloques, editar bloques, parámetros dinámicos, atributos de bloques y campos. |
Duración del video 16:12 minutos.
