En esta entrega les hablo un poco de la interfaz, de cómo iniciar un proyecto y definir los niveles en alzado y líneas de referencia en planta, como añadir muros y carpintería. A pesar de mi intento de ser breve, el tutorial dura casi 40 minutos y por lo tanto es algo extenso.
En próximas entregas hablaremos de escaleras, losas, cubierta, barandas, cimentación y equipamiento.
Un poco en cada etapa…
Hace algunos años todos los dibujos se realizaban a mano y los proyectos tenían etapas; comenzaban con un bosquejo o croquis, después un anteproyecto y finalmente el proyecto ejecutivo. En las primeras etapas se esbozaban las “intenciones”, por ejemplo “…por aquí irá una puerta de 80-85 cm….” “…de ancho le damos 1.50, después vemos si podemos darle un poco más o si lo achicamos un poco…”. La forma de la puerta, sus medidas, materiales, coste y muchos otros etc., quedaban para más adelante; algunos se definían en la última etapa del proyecto y muchos en la obra misma. Muchos de los problemas se solucionaban en obra, ya que la realidad solo existía en ese lugar. Pruebas y decisiones se dejaban para último momento y ello tenía un costo elevado.
más rápido y preciso…
Con el CAD todo cambió un poco y las dimensiones dejaron de ser “más o menos”, para pasar a ser exactas; los muros dejaron de ser de 20 o 30, para ser de 22 o de 27.5. Con el CAD comenzamos a dibujar más rápido, con más precisión, más prolijamente; sin duda que hubo un gran avance. La exactitud ayudo a evitar algunos errores y prever otros, pero no cambiaron las costumbres y la única realidad se daba en la obra.
el modelado 3d y la infografía…
La posibilidad de crear modelos con representación realista fue otro gran salto, permitió prever problemas en el espacio, ver la forma del edificio desde cualquier punto de vista, probar materiales, etc. Soluciones que antes se probaban y se definían en la obra, pasaron a tomarse en el estudio; con ello se mejoró la calidad de los diseños y se redujo el coste en la obra.
el diseño paramétrico…
El CAD evolucionó a aplicaciones más inteligentes y de contenido paramétrico, basadas en objetos arquitectónicos; como por ejemplo: AutoCAD Architecture. Dejamos de dibujar líneas que “representaban” un muro, para modelar directamente el muro. Con el mismo trabajo que dibujábamos una línea, pasamos a crear el muro con sus componentes, con una representación realista en 3D y también con representaciones en alzado, en planta, a diferentes escalas, etc. El salto nuevamente fue enorme y los tiempos para realizar un proyecto se redujeron de forma increíble.
el proyecto es más que lo geométrico y lo gráfico..
En los programas paramétricos basta hacer un clic para agrandar 10 cm. el tamaño de una puerta, y con ese clic es suficiente para que cambien el modelo 3d, las plantas, los alzados, las secciones, etc. Esto que en principio puede parecer maravilloso desde el punto de vista geométrico, puede despertar muchas preguntas en relación a lo que ese cambio implica; por ejemplo:
· ¿Cuánto se encarece el proyecto si agrandamos 10 cm las puertas?
· ¿Cómo afectará la durabilidad de la puerta el hecho se ser más grande y por lo tanto más pesada?
· ¿Cómo afectará la iluminación del ambiente o las pérdidas de energía?
· ¿Cómo repercute en el proyecto si la puerta es de cristal, metal o madera?
Para dar respuesta a estas y a cientos de preguntas más, no basta con la información geométrica; se requiere de mucha más información. Incorporar más información sobre el edificio es lo que define a las aplicaciones BIM (Building Information Modeling - modelado de información para la edificación).
representar y simular la realidad…
Para las aplicaciones BIM, como Revit, la arquitectura es mucho más que un modelo tridimensional con distintas representaciones; no le alcanza con representar el edificio de un modo realista, es un simulador de edificios en condiciones reales. Mucha letra se ha gastado en comparar AutoCAD – AutoCAD Architecture – Revit, pero si lo hacemos, siempre caeremos en el simplismo de compararlos como herramientas para representar la realidad, olvidándonos de lo más importante de Revit, que consiste en simular la realidad.
AutoCAD – AutoCAD Architecture – Revit
Para mostrar las diferencias entre representar y simular la realidad, basta con comparar los materiales en estas tres aplicaciones.
En AutoCAD un material incluye texturas y propiedades de transparencia, que aplicadas sobre una superficie, permiten visualizarla de un modo realista.

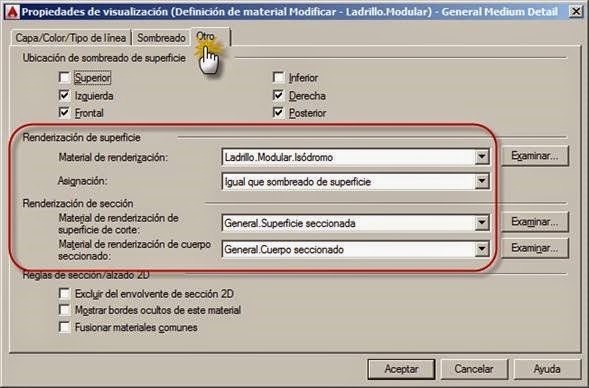

AutoCAD Architecture tiene materiales AEC, que partiendo del mismo material de AutoCAD, incorporan otras representaciones para cuando seccionamos el material, como así también para representaciones geométricas del mismo.

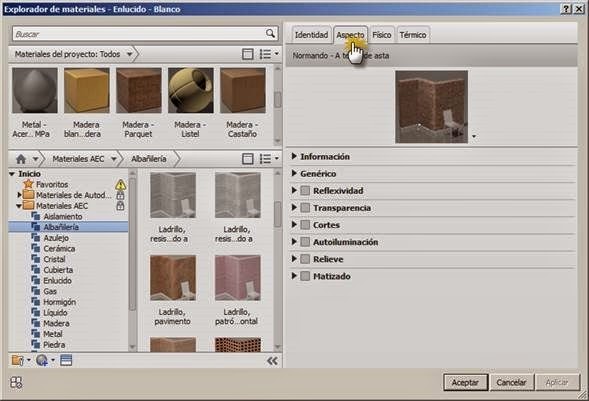

En Revit también se parte de la misma biblioteca de materiales de AutoCAD y por lo tanto su representación tendrá el mismo Aspecto…
…pero el material de Revit tiene Identidad (datos de fabricación), como así también propiedades físicas, mecánicas y térmicas, para simular la realidad.
Simulando la realidad es posible tomar mejores decisiones en la etapa de proyecto, como así también prever muchos de los problemas que surgirán en el ciclo de vida del edificio.
Antes de Revit se proyectaba en 2D y 3D, pero con el BIM se incorporaron nuevos conceptos:
Son nuevos tiempos y vinieron para quedarse.
La empresa Archvisión lleva años desarrollando objetos 3d decorativos y de calidad fotográfica para diversas aplicaciones, entre ellas AutoCAD, pero también para AutoCAD Architecture, Revit, 3ds Max, Photoshop, etc.
Si bien ya he publicado otros artículos sobre objetos RPC, lo cierto es que ha cambiado la forma de usarlos e instalarlos y por ello les dejo este video-tutorial actualizado.
La web de ArchVisión es: https://www.archvision.com/
Duración del video 14:00 minutos.
Si deseas recibir los próximos video-tutoriales en tu teléfono móvil, únete al grupo Hablemos de AutoCAD por WhatsApp.
Registro en la comunidad de estudiantes de Autodesk
Lo primero que debes hacer es registrarte en la comunidad de estudiantes de Autodesk, para ir al sitio haz clic en el siguiente enlace: http://www.autodesk.com/education/free-software/all
Deberás hacer clic en SIGN IN y después en Need an education aaccount…
A continuación debes completar un formulario de registro, como el siguiente…
Nota: Ten presente que la web de nuestra Universidad (School website) es http://www.ort.edu.uy/ y no olvides activar la últimas celdas de la primera página, las correspondiente a Autodesk 360 y Terms of Use.
Al finalizar el registro un mensaje te indicará que tu cuenta no se ha activado todavía y que debes hacer clic en el enlace que te enviaron a tu cuenta de correo…
Revisa tu cuenta de correo y encontraras dicho mail. Haz clic en el enlace y tu cuanta quedará activada…
Después de hacer clic en el enlace concluirá el proceso de registro y verás el siguiente mensaje…
Acceso a la comunidad de estudiantes de Autodesk
Para acceder a la comunidad de estudiantes de Autodesk, debes ir nuevamente a: http://www.autodesk.com/education/free-software/all
Pero esta vez debes hacer clic en SIGN IN y después nuevamente en SIGN IN…
Ingresas tu dirección de correo o el nombre de usuario con el que te registraste y también la contraseña. Si te olvidaste la contraseña, tienes la opción Forgot your password? para recuperarla.
Descargar AutoCAD
En el menú de la izquierda haz clic en Free software y después en –College & university students…
Ahora haz clic en AutoCAD (o en el software que desees descargar)…
A continuación debes indicar la versión de AutoCAD que deseas descargar (por ejemplo 2014), el idioma (por ejemplo español) y el sistema operativo que tiene tu PC (por ejemplo Windows 64-bits)…
Seguidamente obtendrás el número de serie y la clave del producto; datos que necesitará para activar el programa. Anota dichos datos o cópialos y pégalos en un archivo de texto. De todas formas estos datos se enviaran a tu cuenta de mail.
Haz clic en INSTALL NOW para inicial la descarga e instalación de programa.
IMPORTANTE: El proceso de descarga e instalación de AutoCAD puede dar error antes de finalizar, en tal caso inténtalo nuevamente, pero esta vez no hagas clic en Install Now, sino que abre el menú y designa la opción Browser Download…
Con esta opción descarga e instalación no se darán de forma simultánea, sino que primero se descargarán los archivos de instalación, después estos se descomprimirán y por último se instalará AutoCAD; pero cada uno de estos pasos es automático.
NOTA: En el siguiente artículo puedes ver los pasos correspondientes a la instalación http://consultascad.blogspot.com/2013/04/instalar-autocad-2014.html
Si necesitas ayuda, deja tu comentario al pie de este post o contáctame a fmontano@uni.ort.edu.uy
3ª entrega de las novedades de AutoCAD 2015:
Duración del video 12:53 minutos.
