Curso de Introducción a AutoCAD 2D (8/14)

Crear las restantes ventanas, mediante una matriz de filas y columnas

Matriz: Permite reproducir un objeto en filas y columnas, especificando las distancia entre sus ejes.

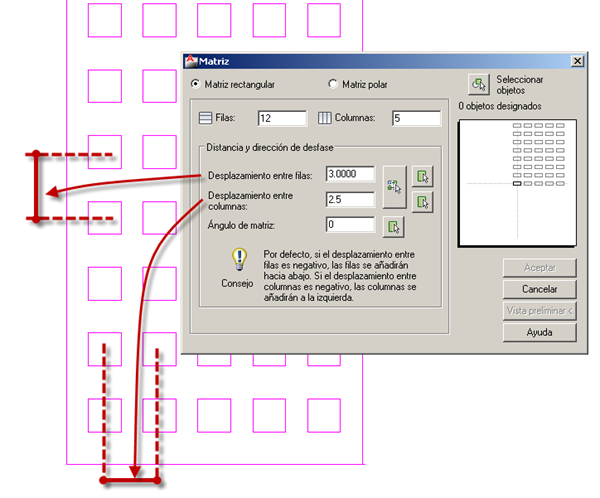

Nota 1: El siguiente cuadro muestro cómo se deben ingresar los valores correspondientes a filas y columnas, en la versión 2011 y anteriores.

Nota 2: Desde AutoCAD 2012 el procedimiento cambia y todos los valores se ingresan desde la Cinta de opciones. Para este ejercicio, en particular, se recomienda desactivar la opción Asociativa. En el segundo video se muestra el uso de esta herramienta, en las últimas versiones de AutoCAD.



·         Estirar: Permite alargar una figura, desplazando sus vértices. Debemos envolver dichos vértices en una "Captura/Crossing" (seleccionando de derecha a izquierda), pulsamos Intro, seleccionamos un punto y después el punto destino (orientamos el cursos y damos una dimensión).



Video 1.08, duración 6:23 minutos

Para ampliar el video, pulsar las teclas Ctrl+F
